| VICTRIX Zeus 32 |
| Základní údaje |
|
| Kategorie |
II2H3P
|
| Typ spotřebiče |
B23/33/53
C13/13x/33/43/53/63/83/93
|
| Váha bez vody |
kg |
65,5
|
| Váha s vodou |
kg |
121,9
|

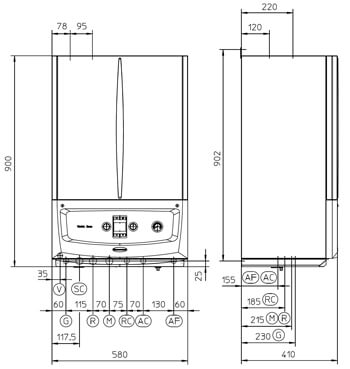

| Výška |
mm |
900
|
| Šířka |
mm |
580
|
| Hloubka |
mm |
410
|
| Příkon - výkon |
| Min. - max. příkon |
kW |
4,3-33,1
|
| Min. - max. výkon - ohřev TUV |
kW |
4,0-32,0 |
| Min. - max. výkon - vytápění |
kW |
4,0-28,0
|
| Účinnost |
| Účinnost při 30% výkonu a tepelném spádu 80-60°C |
% |
106,8
|
| Účinnost při 100% výkonu a tepelném spádu 80-60°C |
% |
96,6
|
| Třída NOx |
-- |
6 |
| Tepelná ztráta pláštěm kotle ZAP/VYP při spádu 80-60°C |
% |
1,5/0,41
|
| Komínová ztráta s hořákem ZAP/VYP při spádu 80-60°C |
% |
1,7/0,01
|
| Plynová část |
| Vstupní tlak plynu G20/G31 |
mbar |
20/37
|
| Průměry trysek hlavního hořáku G20/G31 |
mm |
5,3/5,3
|
| Topný systém |
| Max. tlak v topném systému |
bar |
3
|
| Max. teplota v topném systému |
°C |
90
|
| Rozsah regulace teploty v topném systému |
°C |
20-85
|
| Objem expanzní nádoby (využitelný) |
l |
7,1
|
| Přetlakování expanzní nádoby |
bar |
1
|
| Objem vody v kotli |
l |
5,9
|
| Využitelný výtlak čerpadla při 1000 l/hod |
m H2O
|
3,1
|
| Výroba teplé vody - bojler 45 litrů |
| Teplota teplé užitkové vody |
°C |
10-60
|
| Minimální tlak vody pro výrobu TUV |
bar |
0,30
|
| Maximální tlak okruhu TUV |
bar |
8,0
|
| Objem expanzní nádoby okruhu TUV |
l |
2,0
|
| Množství TUV při Δ T = 30 °C (stálý průtok) |
l/min. |
15,1
|
| Množství TUV při Δ T = 30 °C (prvních 10 minut) |
l/min. |
16,3 |
| Elektrické připojení |
| Připojení na el. síť |
V/Hz |
230/50
|
| Proud |
A |
0,85
|
| Příkon celkový |
W |
120
|
| Příkon čerpadla |
W |
59
|
| Příkon ventilátoru |
W |
49 |
| Elektrické krytí |
|
IPX5D
|
| Odvod spalin |
| Uzavřená spalovací komora |
✔
|
| Odvod spalin do komínu |
mm |
--
|
| Celkové množství spalin při max. výkonu |
kg/hod |
53
|
| Celkové množství spalin při min. výkonu |
kg/hod |
7 |
| CO2 při min./zapal./max. výkonu |
% |
9,0/9,0/9,2
|
| Vážené NOx |
mg/kWh |
38
|
| Vážené CO |
mg/kWh |
19
|
| Teplota spalin při min./max. výkonu |
°C |
50/54
|
| Maximální teplota spalin |
°C |
64 |
| Minimální tah komína |
Pa |
--
|
| Funkce kotle |
| Elektronické zapalování |
✔
|
| Elektronická modulace výkonu |
✔
|
| Systémem adaptivního řízení spalování |
✔ |
| Elektronické modulované čerpadlo (PWM) |
✔ |
| Doběh čerpadla |
✔
|
| Protizámrazový systém |
✔
|
| Autodiagnostika na displeji kotle |
✔
|
| Ekvitermní regulace v základní výbavě |
✔
|
| Regulace |
| Prostorovým termostatem ON/OFF |
✔
|
| Řídicí jednotkou CARV2 - drátové provedení |
✔ |
| Řídicí jednotkou CARV2 - bezdrátové provedení |
✔ |
| Wi-Fi modulem DOMINUS |
✔
|
| Deskou relé |
✔ |
| Zónovou centrálou |
✔
|
| Multizónovou centrálou |
✔ |
| Regulace teploty analog. signálem 0 - 5 V |
✔ |
| |
|
